引脚定义
DFN8-2×3

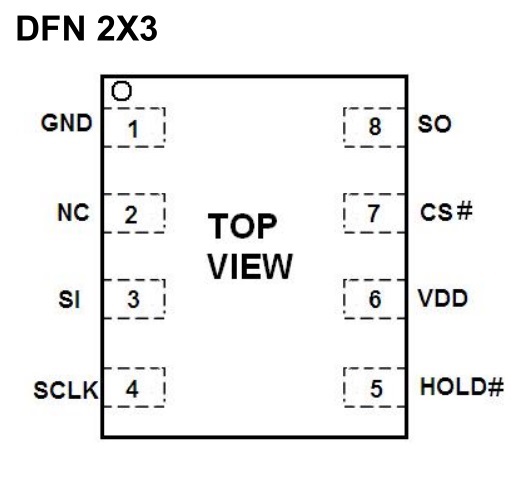

DFN8-2×3 引脚配置
| 引脚 | 名称 | 类型 | 功能 |
|---|---|---|---|
| 1 | GND | Power | 电源地 |
| 2 | NC | — | 无连接，悬空处理 |
| 3 | SI | Input | 串行数据输入 |
| 4 | SCLK | Input | 串行时钟输入 |
| 5 | HOLD# | Input | 保持信号 |
| 6 | VDD | Power | 电源（2.7V~3.6V） |
| 7 | CS# | Input | 片选信号，低电平有效 |
| 8 | SO | Output | 串行数据输出 |
| — | EPAD | Power | 底部散热焊盘（悬空或接 GND） |
3.1 SPI 接口参考电路
SPI 接口参考电路
